Stud Link Chain Cable Accessories

Stud Link Chain Cable Accessories are essential parts for joining the studlink chain lengths with each other and with the anchor. All Stud Link Chain Cable Accessories are brand new and accompanied with IACS class certificates, for any type of vessel. Other accessories for different connections (swivel shackle. pear links etc) are also available on special order.

Kenter Joining Shackle

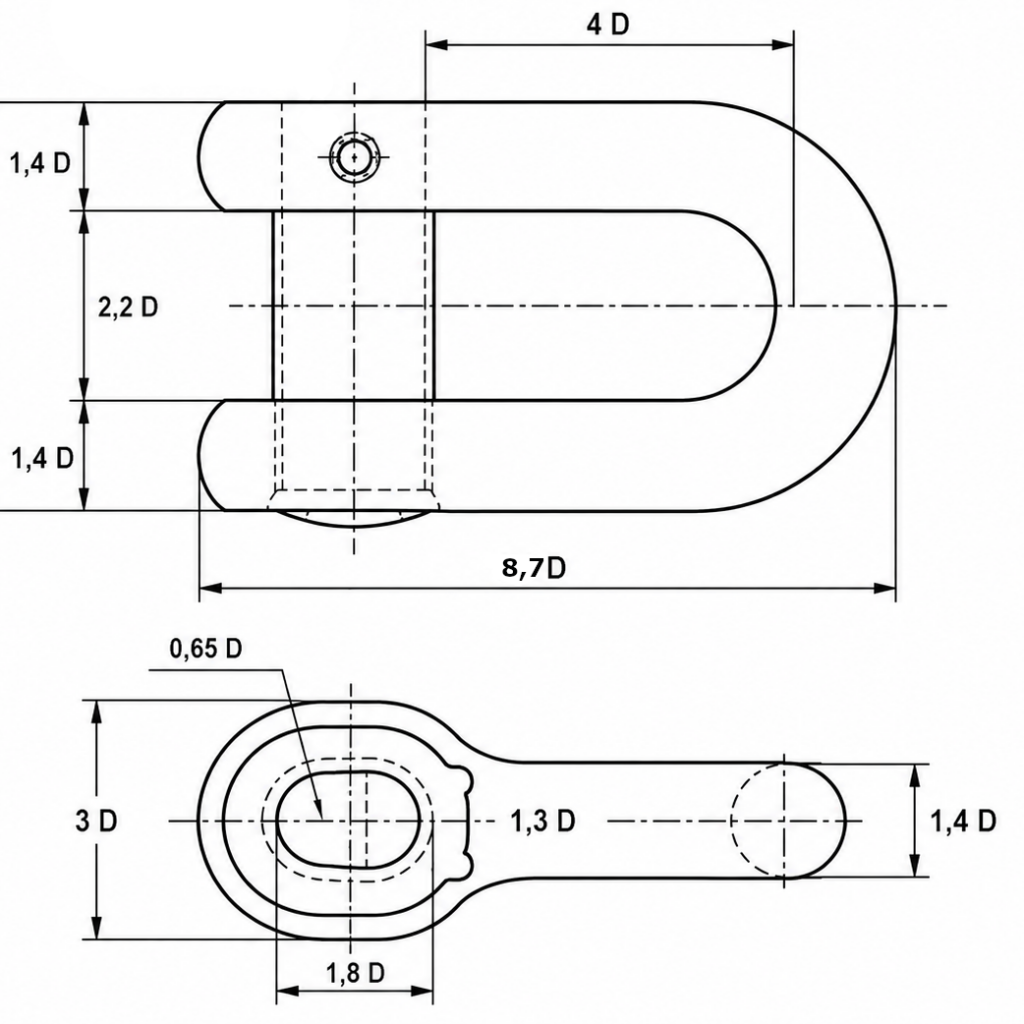

Anchor Shackle "D" Type

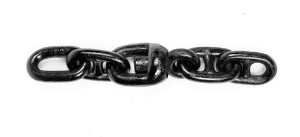

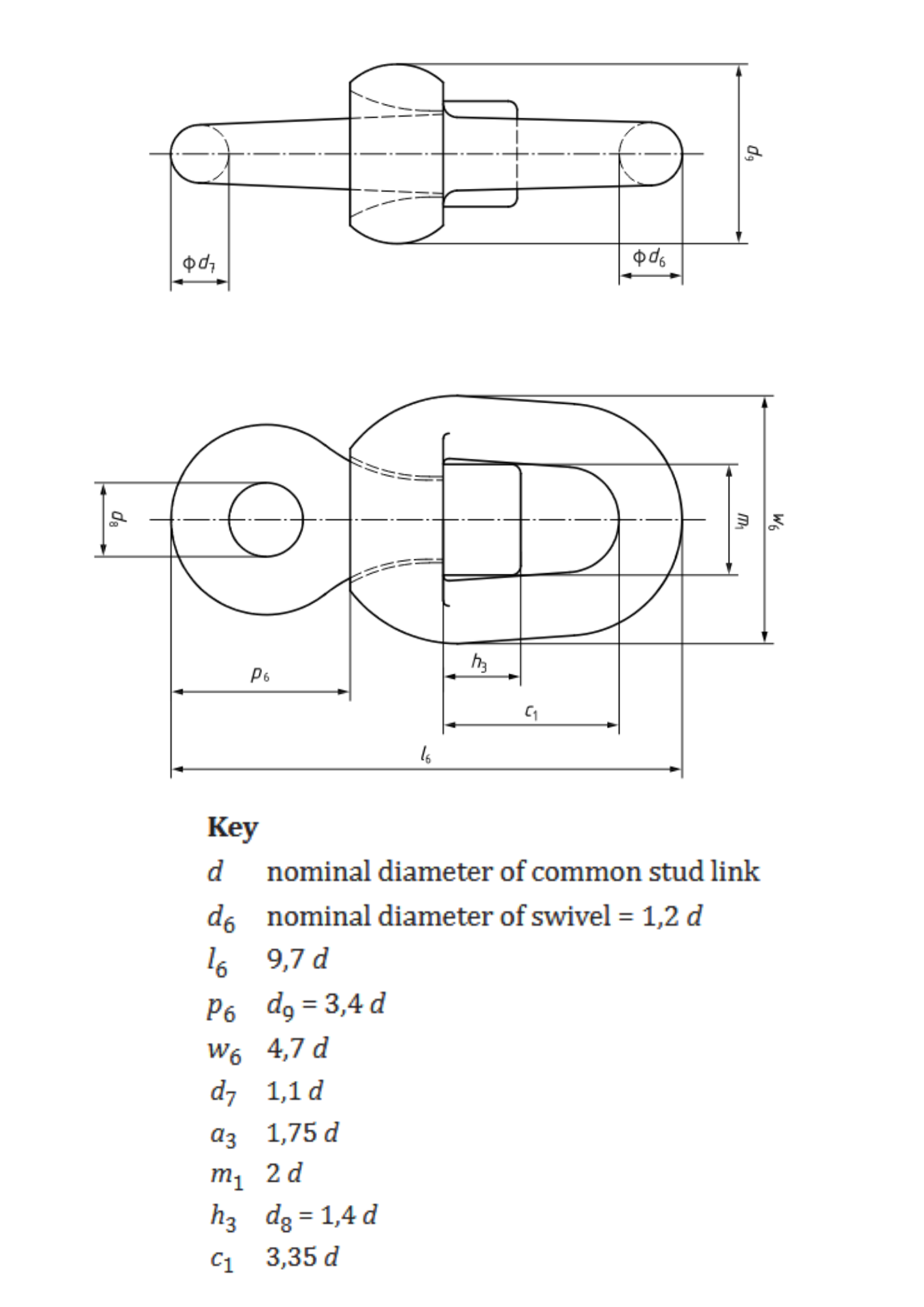

Swivel Forerunner

Type A Swivel Shackles

Type B Swivel Shackles

Technical Data

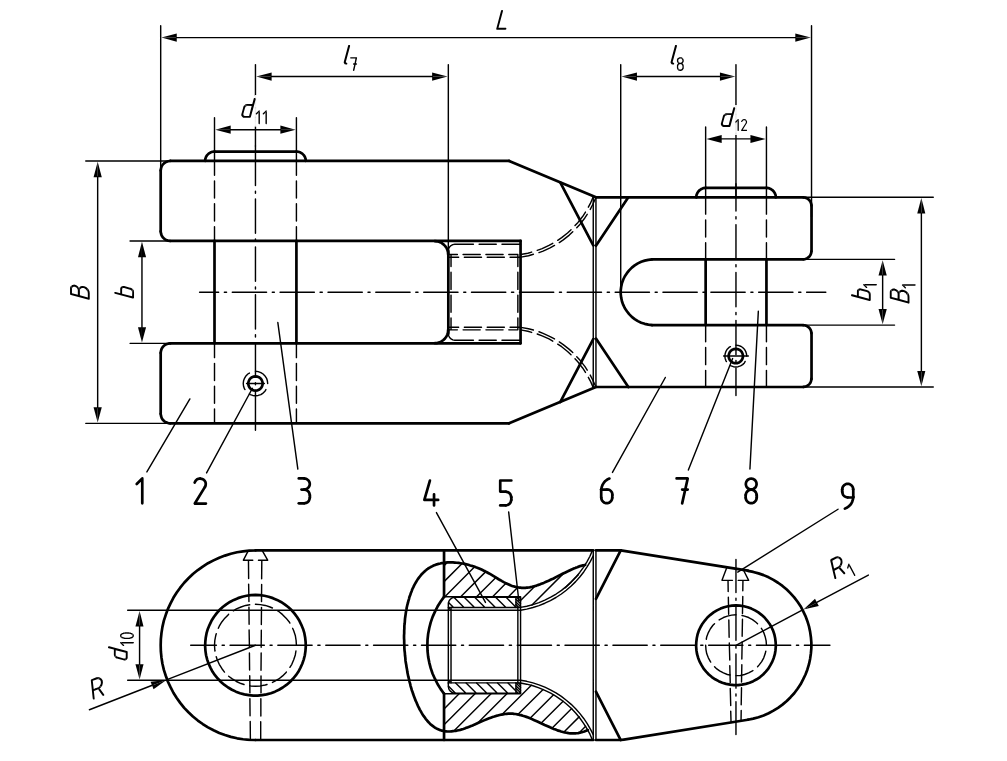

NOMINAL DIMENSIONS OF TYPE A SWIVEL SHACKLE
Nominal size	Used for chain d	L	B	B₇	b	b₁	R₁	R₂	d₁₀	d₁₁ Grade 2	d₁₁ Grade 3,4	d₁₂	l₇	l₈
mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
11	11	153	64	44	33	16,5	24,5	19	M16	26	26	14	35	31
12,5	12,5	174	73	51	38	19	28	21	M18	30	30	16	40	35
14	14	195	81	56	42	21	31	25	M20	34	36	18	45	39
17,5	16	264	95	64	51	24	35	28	M24	40	44	22	90	45
17,5	17,5	264	95	64	51	24	35	28	M24	40	44	22	90	45
20,5	19	360	130	87	72	32	45	35	M33	54	56	28	100	55
20,5	20,5	360	130	87	72	32	45	35	M33	54	56	28	100	55
24	22	377	143	94	80	34	48	37,5	M36	58	60	31	140	61,5
24	24	377	143	94	80	34	48	37,5	M36	58	60	31	140	61,5
28	26	442	162	116	87	39	58	47	M42	62	68	36	157	73
28	28	442	162	116	87	39	58	47	M42	62	68	36	157	73
32	30	493	185	124	89	45	62	53	M52	68	78	42	171	73
32	32	493	185	124	89	45	62	53	M52	68	78	42	171	73
38	34	552	218	148	101	53	74	58	M56	76	82	49	185	94
38	36	552	218	148	101	53	74	58	M56	76	82	49	185	94
38	38	552	218	148	101	53	74	58	M56	76	82	49	185	94
42	40	615	243	164	110	59	82	66	M64	85	90	55	206	106
42	42	615	243	164	110	59	82	66	M64	85	90	55	206	106
48	44	700	277	196	123	67	98	75	M76	90	98	62	235	118
48	46	700	277	196	123	67	98	75	M76	90	98	62	235	118
48	48	700	277	196	123	67	98	75	M76	90	98	62	235	118
52	50	782	298	202	133	73	109	88	M90	96	107	68	248	125
52	52	782	298	202	133	73	109	88	M90	96	107	68	248	125
56	54	802	322	218	146	78	109	88	M90	102	110	73	258	135
56	56	802	322	218	146	78	109	88	M90	102	110	73	258	135
62	58	877	356	252	157	88	126	100	M100	106	118	82	275	152
62	60	877	356	252	157	88	126	100	M100	106	118	82	275	152
62	62	877	356	252	157	88	126	100	M100	106	118	82	275	152
68	64	968	380	265	154	95	136	106	M110	116	128	88	320	150
68	66	968	380	265	154	95	136	106	M110	116	128	88	320	150
68	68	968	380	265	154	95	136	106	M110	116	128	88	320	150
76	70	1 065	426	304	168	106	152	120	M120	125	136	100	325	184
76	73	1 065	426	304	168	106	152	120	M120	125	136	100	325	184
76	76	1 065	426	304	168	106	152	120	M120	125	136	100	325	184
81	78	1 142	454	328	172	113	164	130	M130	132	145	105	340	183
81	81	1 142	454	328	172	113	164	130	M130	132	145	105	340	183
87	84	1 218	487	352	180	122	176	140	M140	138	152	113	360	214
87	87	1 218	487	352	180	122	176	140	M140	138	152	113	360	214
95	90	1 326	532	380	200	133	190	152	M150	148	160	124	400	231
95	92	1 326	532	380	200	133	190	152	M150	148	160	124	400	231
95	95	1 326	532	380	200	133	190	152	M150	148	160	124	400	231
102	97	1 448	571	412	210	143	206	164	M165	156	168	133	440	253
102	100	1 448	571	412	210	143	206	164	M165	156	168	133	440	253
102	102	1 448	571	412	210	143	206	164	M165	156	168	133	440	253
107	105	1 538	600	420	220	150	210	176	M175	162	178	140	475	269
107	107	1 538	600	420	220	150	210	176	M175	162	178	140	475	269
117	111	1 638	660	460	225	165	230	188	M190	168	184	154	491	315
117	114	1 638	660	460	225	165	230	188	M190	168	184	154	491	315
117	117	1 638	660	460	225	165	230	188	M190	168	184	154	491	315
122	120	1 756	705	488	268	175	250	200	M190	190	190	165	510	284
122	122	1 756	705	488	268	175	250	200	M190	190	190	165	510	284
127	124	1 828	735	508	280	185	260	210	M200	200	200	170	530	296
127	127	1 828	735	508	280	185	260	210	M200	200	200	170	530	296
132	130	1 900	765	528	290	190	270	220	M205	205	205	178	550	307
132	132	1 900	765	528	290	190	270	220	M205	205	205	178	550	307
137	137	1 972	795	548	300	200	285	225	M210	210	210	185	575	319
142	142	2 044	825	568	310	205	295	235	M215	215	215	190	595	330
147	147	2 116	850	588	295	215	305	240	M220	220	220	198	615	342
152	152	2 188	880	608	335	220	315	250	M225	225	225	210	635	354
157	157	2 260	910	628	345	225	325	260	M235	235	235	210	660	365
162	162	2 332	940	648	355	235	335	270	M240	240	240	218	680	377

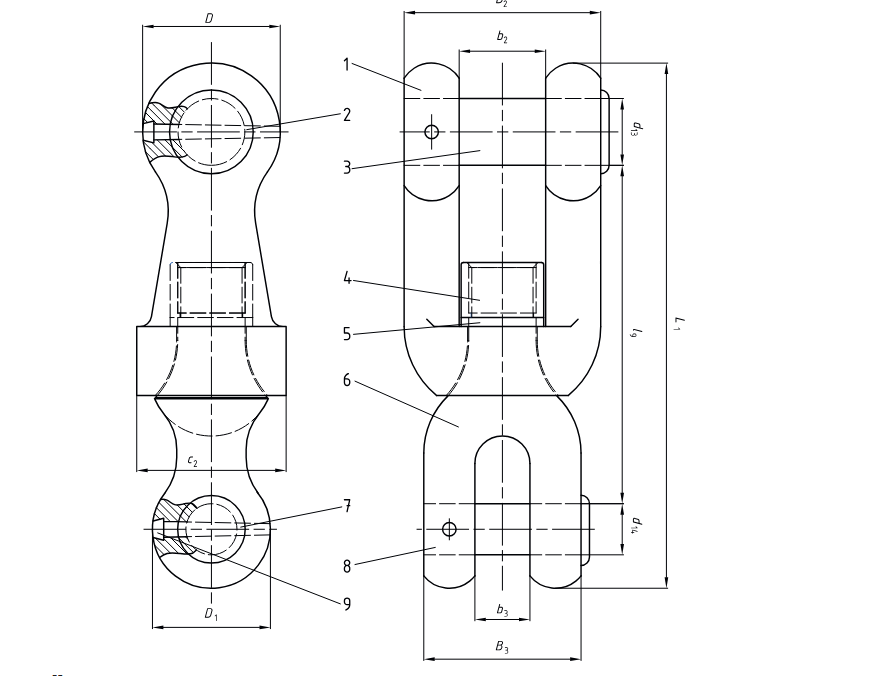

NOMINAL DIMENSIONS OF TYPE B SWIVEL SHACKLE
Nominal size	Used for chain d	L₁	l₀	B₂	b₂	B₃	b₃	D	D₁	d₁₃	d₁₄	c₂
mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
11	11	147	94	55	24	44	16	39	33	19	14	42
12,5	12,5	167	107	63	28	50	18	44	38	22	17	48
14	14	187	120	70	31	56	20	49	42	24	19	54
17,5	17,5	234	150	88	38	70	25	61	53	30	23	67
19	19	254	163	95	42	76	27	67	57	32	25	73
20,5	20,5	274	176	103	45	82	29	72	62	35	27	78
22	22	294	189	110	48	88	31	77	66	37	29	84
24	24	321	206	120	53	96	34	84	72	41	31	91
26	26	347	224	130	57	104	36	91	78	44	34	99
28	28	374	241	140	62	112	39	98	84	48	37	106
30	30	401	258	150	66	120	42	105	90	51	39	114
32	32	427	275	160	70	128	45	112	96	54	42	122
34	34	454	292	170	75	136	48	119	102	58	44	129
36	36	481	310	180	79	144	50	126	108	61	47	137
38	38	508	327	190	84	152	53	133	114	65	49	144
40	40	534	344	200	88	160	56	140	120	68	52	152
42	42	561	361	210	92	168	59	147	126	71	55	160
44	44	588	378	220	97	176	62	154	132	75	57	167
46	46	615	396	230	101	184	64	161	138	78	60	175
48	48	641	413	240	106	192	67	168	144	82	62	182
50	50	668	430	250	110	200	70	175	150	85	65	190
52	52	695	447	260	114	208	73	182	156	88	68	198
54	54	721	464	270	119	216	76	189	162	92	70	205
56	56	748	482	280	123	224	78	196	168	95	73	213
58	58	775	499	290	128	232	81	203	174	99	75	220
60	60	802	516	300	132	240	84	210	180	102	78	228
62	62	828	533	310	136	248	87	217	186	105	81	236
64	64	855	550	320	141	256	90	224	192	109	83	243
66	66	882	568	330	145	264	92	231	198	112	88	251
68	68	908	585	340	150	272	95	238	204	116	88	258
70	70	935	602	350	154	280	98	245	210	119	91	266
73	73	975	628	365	161	292	102	255	219	124	95	277
76	76	1 015	654	380	167	304	106	266	228	130	99	289
78	78	1 042	671	390	172	312	109	273	234	133	101	296
81	81	1 082	697	405	178	324	113	286	243	138	105	308
84	84	1 122	722	420	185	336	118	294	252	142	109	319
87	87	1 162	748	435	191	348	122	305	261	148	113	331
90	90	1 202	774	450	198	360	126	315	270	153	117	342
92	92	1 229	791	460	202	368	129	322	276	156	120	350
95	95	1 269	817	475	209	380	133	333	285	162	124	361
97	97	1 296	834	485	213	388	136	340	291	165	126	369
100	100	1 336	860	500	220	400	140	350	300	170	130	380
102	102	1 363	877	510	224	408	143	357	306	173	133	388
105	105	1 403	903	525	231	420	147	368	315	178	137	399
107	107	1 430	920	535	235	428	150	375	321	182	139	407
111	111	1 483	954	555	244	444	155	389	333	189	144	422
114	114	1 523	980	570	251	456	160	399	342	194	148	433
117	117	1 563	1 006	585	257	468	164	410	351	199	152	445
120	120	1 699	1 104	600	264	480	168	408	338	204	156	456
122	122	1 727	1 122	610	268	488	171	415	344	207	158	464
124	124	1 755	1 140	620	273	496	174	422	350	210	161	471
127	127	1 798	1 168	635	279	508	178	435	358	216	165	482
130	130	1 840	1 196	650	286	520	182	442	366	221	169	494
132	132	1 869	1 214	660	290	528	185	448	372	224	172	502
137	137	1 940	1 260	685	301	548	192	466	386	233	178	520
142	142	2 010	1 306	710	312	568	199	482	400	241	185	540
147	147	2 080	1 352	735	323	588	206	500	415	250	191	558
152	152	2 152	1 398	760	334	608	213	516	428	258	198	578
157	157	2 223	1 444	785	345	628	220	534	442	267	204	596
162	162	2 294	1 490	810	356	648	227	550	456	275	210	616

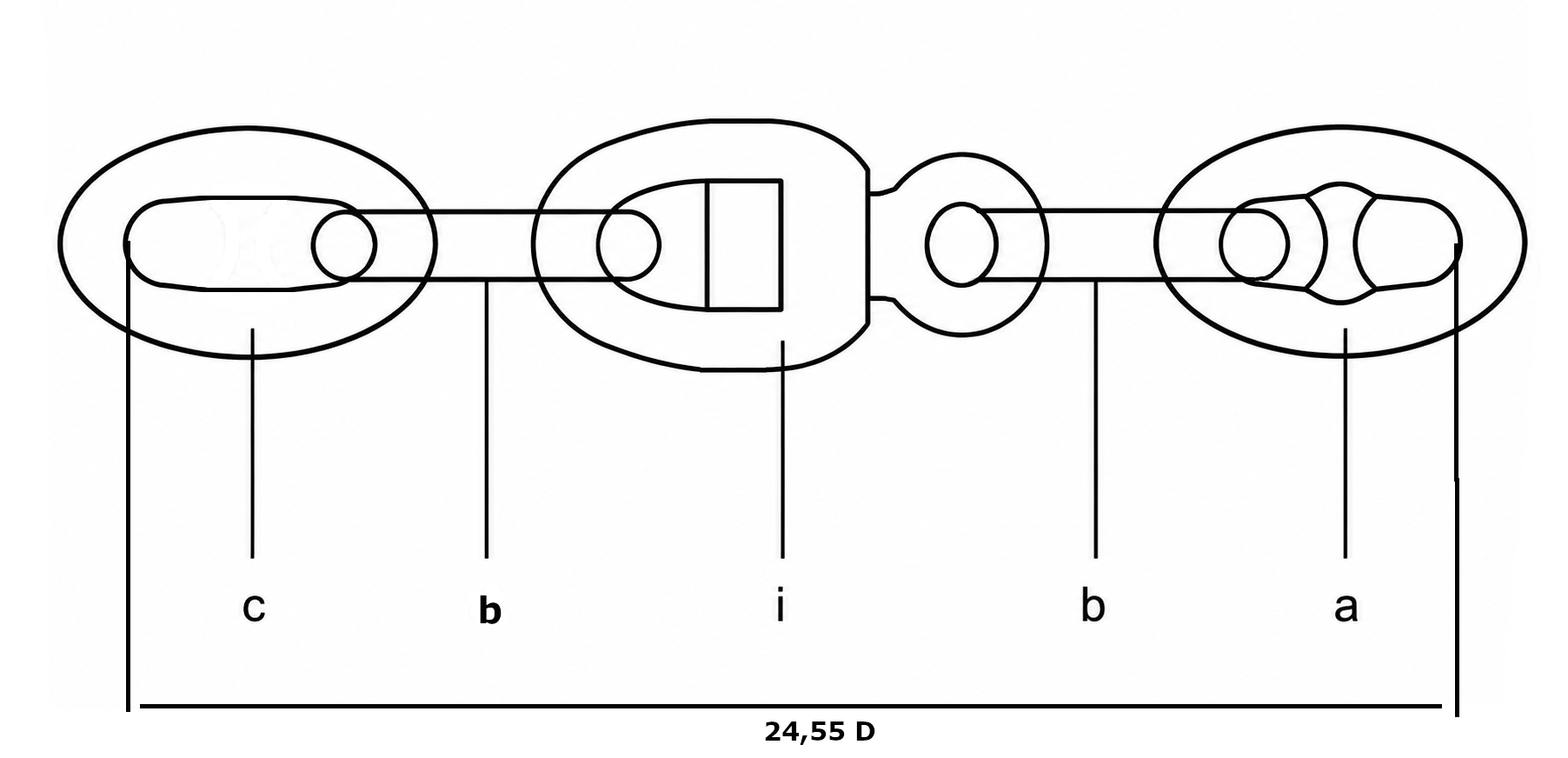

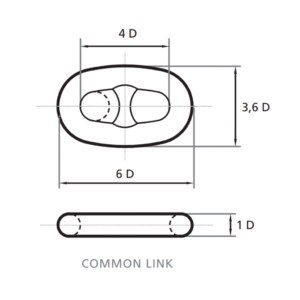

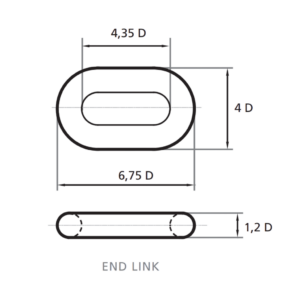

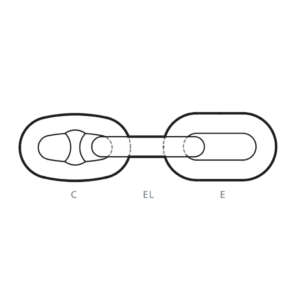

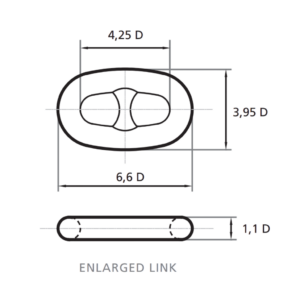

Three Link Adaptor

Technical Data

APPROXIMATE WEIGHT OF STUDLINK CHAIN ACCESSORIES
DIAM	KENTER SHACKLE	ANCHOR SHACKLE TYPE D	SWIVEL	COMMON LINK	ENLARGED LINK	END LINK	SWIVEL FORERUNNER
mm	kg	kg	kg	kg	kg	kg	kg
20.5	1	3	4	0.8	1.1	1.1	8.11
22	2	4	4	0.9	1.2	1.3	9
24	2	5	5	1.2	1.7	1.8	11.5
26	3	6	8	1.6	2.2	2.2	16.2
28	4	8	11	1.9	2.8	2.9	21.4
30	4	9	11	2.4	3.2	3.3	23.1
32	5	11	15	2.9	3.9	4.0	30
34	6	14	19	3.4	4.7	5.0	37
36	7	16	19	4.0	5.5	5.9	40
38	8	18	24	4.7	6.1	6.8	48
40	9	20	24	5.5	7.1	8.0	52
42	11	25	32	6.4	8.4	9.6	65
44	13	27	39	7.4	10.0	11.2	78
46	14	30	39	8.5	11.5	13.0	84
48	15	34	49	9.8	13.1	15.0	100
50	18	41	57	11	15	17	115
52	20	45	57	13	17	20	124
54	20	50	67	14	19	22	141
56	24	54	67	16	21	23	148
58	28	65	80	17	23	25	168
60	28	70	95	19	25	27	191
62	33	76	95	21	28	30	202
64	38	82	112	23	31	34	231
66	38	94	130	25	34	38	261
68	44	101	130	27	37	42	273
70	44	108	152	30	40	45	307
73	51	124	172	34	45	52	348
76	58	141	194	40	50	59	393
78	65	150	194	42	55	63	409
81	74	171	220	46	61	70	458
84	84	193	242	52	68	78	508
87	94	218	270	58	75	86	564
90	105	243	300	64	82	95	623
92	105	256	325	68	88	100	669
95	115	290	350	75	98	112	733
97	135	305	350	80	102	120	754
100	150	335	385	88	112	130	827
102	150	350	420	93	120	138	891
107	175	410	495	109	140	158	1042
111	200	445	535	120	160	175	1150
114	225	475	570	130	173	193	1239
117	225	505	610	142	185	210	1332
122	267	550	650	160	210	235	1465
127	315	600	720	182	235	260	1632
132	370	675	760	205	260	305	1790
137	390	750	900	230	285	330	2030
142	450	900	1100	255	325	375	2380
147	505	1055	1200	280	395	410	2680
152	545	1200	1400	310	410	460	2990
157	612	1550	1590	345	455	510	3355
162	664	1700	1760	379	500	560	3699
